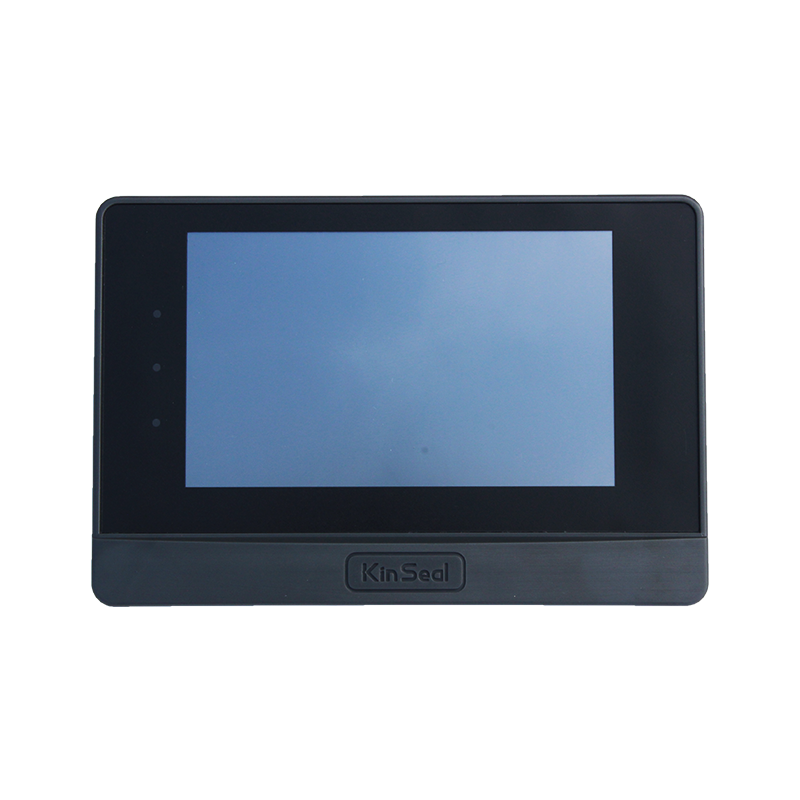

5寸人機界面電阻屏
2021-09-15 14:29:12
產品型號： SUP050SAHRG1
通訊方式：6P端子1個串口，支持RS232 RS485，信號同DB9串口1； DB9 2個串口，串口1：支持RS232 RS485 RS422；串口2：支持RS485；
- 產品概述
一、采購信息
產品型號 | 整機尺寸 | 開孔尺寸 |
SUP050SAHRG1 | 155mm×105mm×34.3mm | 130mm×80mm |
二、產品規格
供電： 12V-24V;
背光調節：不可以調光;
觸摸：4線電阻觸摸屏;
液晶屏分辨率：800X480;
USB：只支持USB Device，支持U盤;
液晶屏： 普通視角，400cd/m2;
通訊：
DB9：2路串口;串口1：支持RS232/RS485/RS422;串口2：只支持RS485;
6P端子：1路串口，同DB9的串口1;串口1：支持RS232/RS485;
存儲：128Mbyte SLC Nand Flash;
電源：有整流橋，防反接，不區分電源正負極;

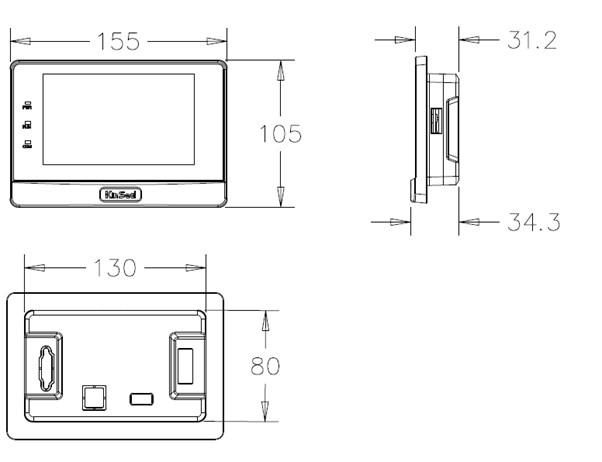

三、產品尺寸
四、產品參數
產品規格 | ||
硬件性能 | 型號 | SUP050SAHRG1 |
顯示屏 | 5" TFT LCD | |
分辨率（Px） | 800X480 | |
色彩 | 26萬 | |
亮度 | 400 cd/m2 | |
背光 | LED | |
LED壽命 | 2萬小時 | |
觸摸屏 | 4線式工業電子觸摸屏（表面硬度4H） | |
CPU | 32-bit 240MHz ARM9 | |
存儲器 | 128Mbyte SLC Nand Flash | |
RTC | 實時時鐘內置 | |
以太網 | 無 | |
掉電數據保存 | 支持 | |
USB端口 | 1個USB2.0 Device端口 | |
程序下載方式 | USB下載 | |
U盤 | 支持 | |
通訊端口 | 6P端子1個串口，支持RS232/RS485，信號同DB9串口1； DB9 2個串口，串口1：支持RS232/RS485/RS422；串口2：支持RS485； | |
電氣規格 | 額定功率 | <2.5W |
額定電壓 | DC 24V | |
電源保護 | 具備+/-2KV雷擊浪涌保護能力 | |
允許失電 | <5ms | |
CE&ROHS | 符合EN61000-6-2:2005，EN61000-6-4:2007標準；雷擊浪涌+/-2KV,群脈沖+/-4KV；靜電接觸放電+/-4KV；靜電空氣放電+/-8KV. | |
環境規格 | 工作溫度 | -20℃~50℃ |
存儲溫度 | -40℃~70℃ | |
環境濕度 | 10~90%RH(無冷凝) | |
抗震性 | 10-25Hz（X、Y、Z方向，2g/30分鐘） | |
冷卻方式 | 自然風冷 | |
其他參數 | 防護等級 | 前面板符合IP65（配合平整盤柜安裝），機身后殼符合IP20 |
觸摸屏有效顯示區 | 108mmX64.8mm | |
開孔尺寸 | 130mmX80mm | |
外形尺寸 | 155mmX105mm | |
整機凈重 | 249g | |

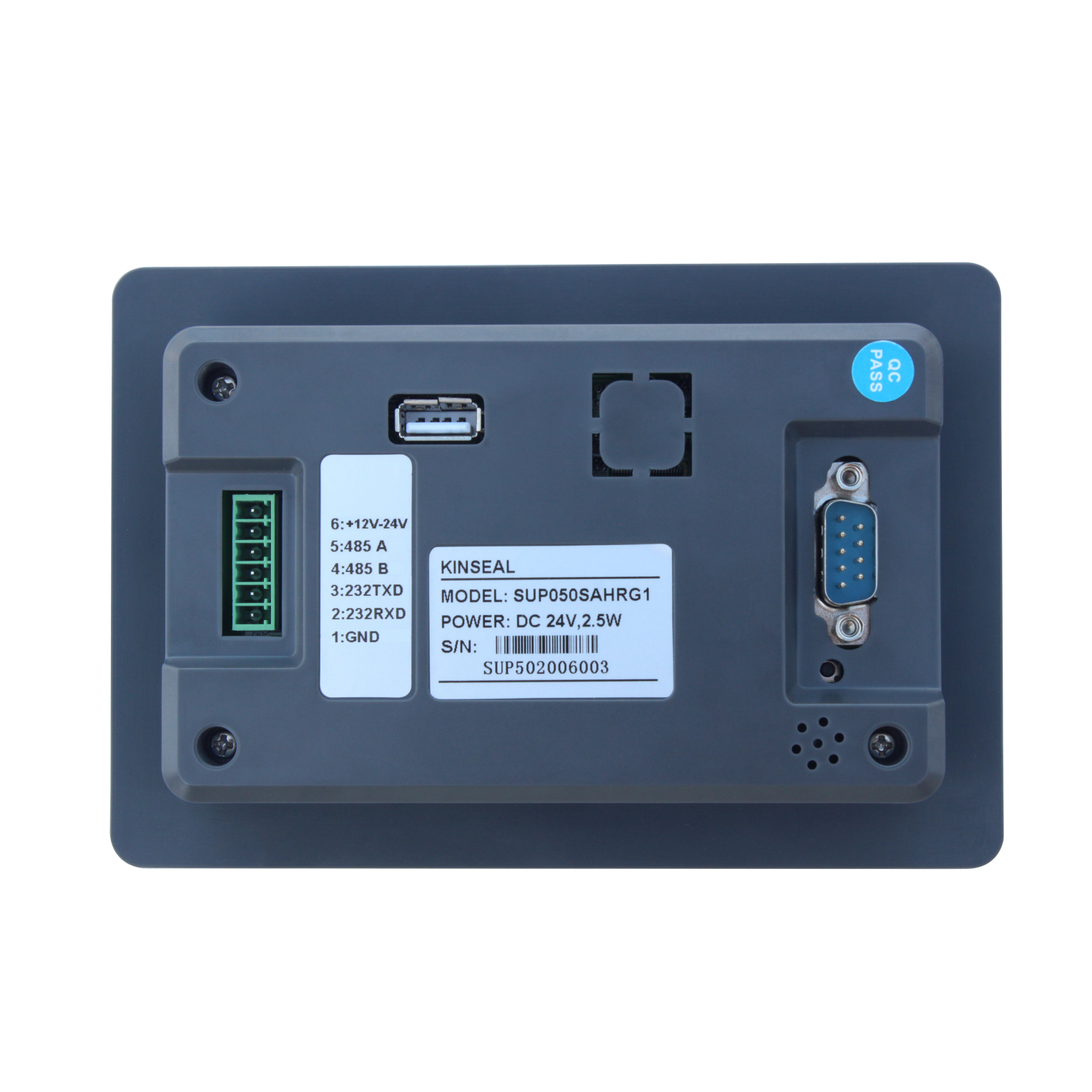

五、針腳定義
4.1 6位端子:6位，3.5mm；
管腳 | 定義 | 電源 | COM1 RS485 | COM1 RS232 |
1 | GND | 電源地 | 信號地 | |
2 | RXD1 | RS232 接收 | ||
3 | TXD1 | RS232 發送 | ||
4 | 485 B1 | RS485 B(-) | ||
5 | 485 A1 | RS485 A(+) | ||
6 | +24V | 24V輸入 | ||
4.2 D-SUB9串口端子：
管腳 | 定義 | COM1 RS422 | COM1 RS485 | COM1 RS232 | COM2 RS485 |
1 | 485 B2 | RS485 B(-) | |||
2 | RXD | RS232 接收 | |||
3 | TXD | RS232 發送 | |||
4 | 485 A2 | RS485 A(+) | |||
5 | SG | 信號地 | |||
